Ремонт спутникового ресивера Amiko Alien 8900 после грозы
01.07.2014 - 15:35
В результате имеем выгоревший чип в роутере, также сгоревшие сетевые в ресивере и ПК.

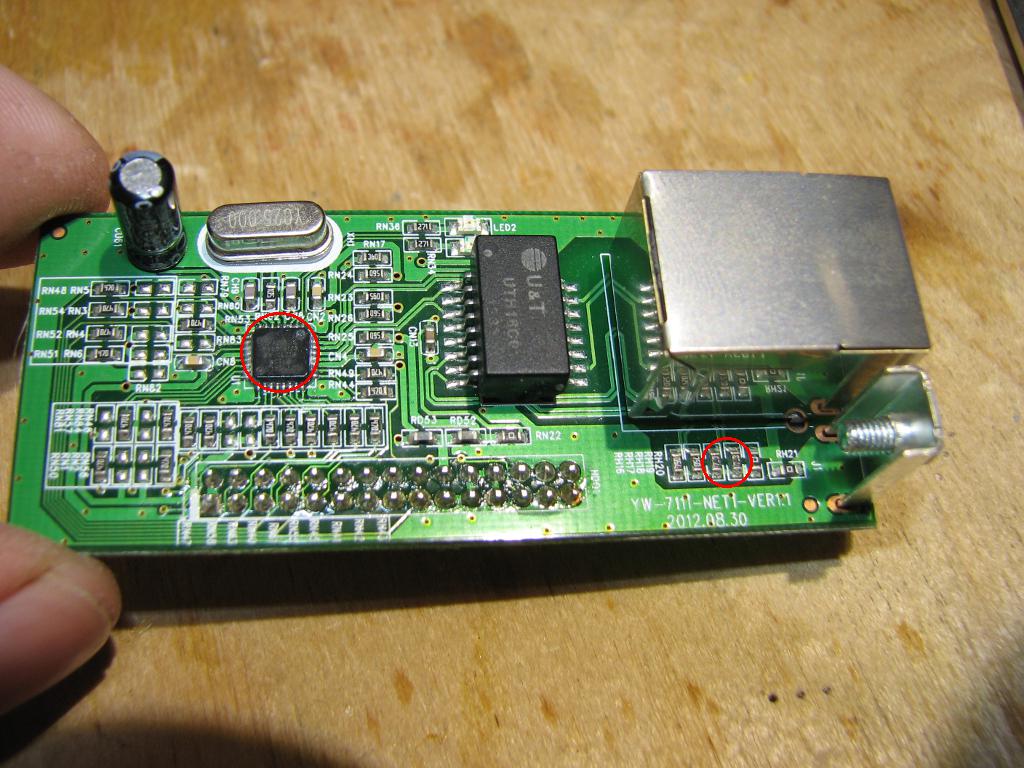

Разобрав ресивер увидел интересную картину, сетевая плата (YW-7111-net1-ver1.1) тут идет отдельным модулем, что очень удобно.
Пробежавшись тестером нашел 2 выгоревших сопротивления по 75 Ом, их видно по характерным ямкам на поверхности, заменил но сетевушка не поднялась, сгорел также и чип маркировка SMSC 8710A. Такого в Украине не нашлось, заказал с Китая.
При пайке чипа поток воздуха ставим на минималку, температура 350C, отверстие под чипом нужно очистить от припоя через него будут выходить пары, так как в противном случае его будет поднимать флюсом.
Вроде все рассказал, всем пока.
Думал молния может ударить кругом, но только не возле моего дома "частный сектор" вблизи наружной антенны CDMA. Как бы шансов то 1 на 100 000. Но мне "повезло".
Схема подключения у меня примерно следующая:
[Наружная антенна CDMA]-----[модем Novatel U760]-----[роутер TP-LINK3420]------|-----[Amiko Alien 8900]
|-----[Домашний PC]
|-----[Домашний PC]
В результате имеем выгоревший чип в роутере, также сгоревшие сетевые в ресивере и ПК.
Разобрав ресивер увидел интересную картину, сетевая плата (YW-7111-net1-ver1.1) тут идет отдельным модулем, что очень удобно.
Пробежавшись тестером нашел 2 выгоревших сопротивления по 75 Ом, их видно по характерным ямкам на поверхности, заменил но сетевушка не поднялась, сгорел также и чип маркировка SMSC 8710A. Такого в Украине не нашлось, заказал с Китая.
При пайке чипа поток воздуха ставим на минималку, температура 350C, отверстие под чипом нужно очистить от припоя через него будут выходить пары, так как в противном случае его будет поднимать флюсом.
Вроде все рассказал, всем пока.
- Войдите на сайт для отправки комментариев
Версия для печати
RD52 RD53 - это диоды? У самого сгорела плата. Может чип. А может и они... Звонятся как 0 Ом в обе стороны.
Не думаю, возможно дроссели.
Уменя гроза унесла за один раз много чего в доме и сетевуха эта тоже сгорела. Поменял эти резюки на полноразмерные 75 ом а также резистор с квадратиком - это 0. поставил перемычку и работает уже пол года превосходно. до этого 2 года эта сетевуха лежала на полке думал не подьемная.
